经过断续的尝试和踩坑，终于配置好了成都移动单线复用的配置，MESH、IPTV直播和点播都ok了。
设备，两台水星 SE106 PRO 交换机，全部端口支持2.5G，将来还可以通过SFP扩展万兆，一台才120多，划算。
端口1、4、5、6（vlan 1）default vlan用于lan网络(172.16.1.0/24)，用于有线mesh回程和接其他内网设备
端口2（vlan 101）是internet口，弱电箱侧连光猫wan，客厅侧连接路由器wan
端口3（vlan 102）是iptv口，弱电箱侧连接iptv，客厅侧连接机顶盒
配置两个交换机管理ip分别为172.16.1.2，172.16.1.3，（root/passwd）通过路由器的wifi连接，或交换机1、4、5、6口可访问
光猫配置
获取root密码和删除TR069参考网络其他帖子，获取管理员权限后不反弹。
internet连接截图保存之前的配置，然后修改为桥接。（若后续需要访问光猫管理界面(192.168.1.1)，则需要网线直连光猫口，或将主路由的上网方式从pppoe拨号改为DHCP，则能够访问）

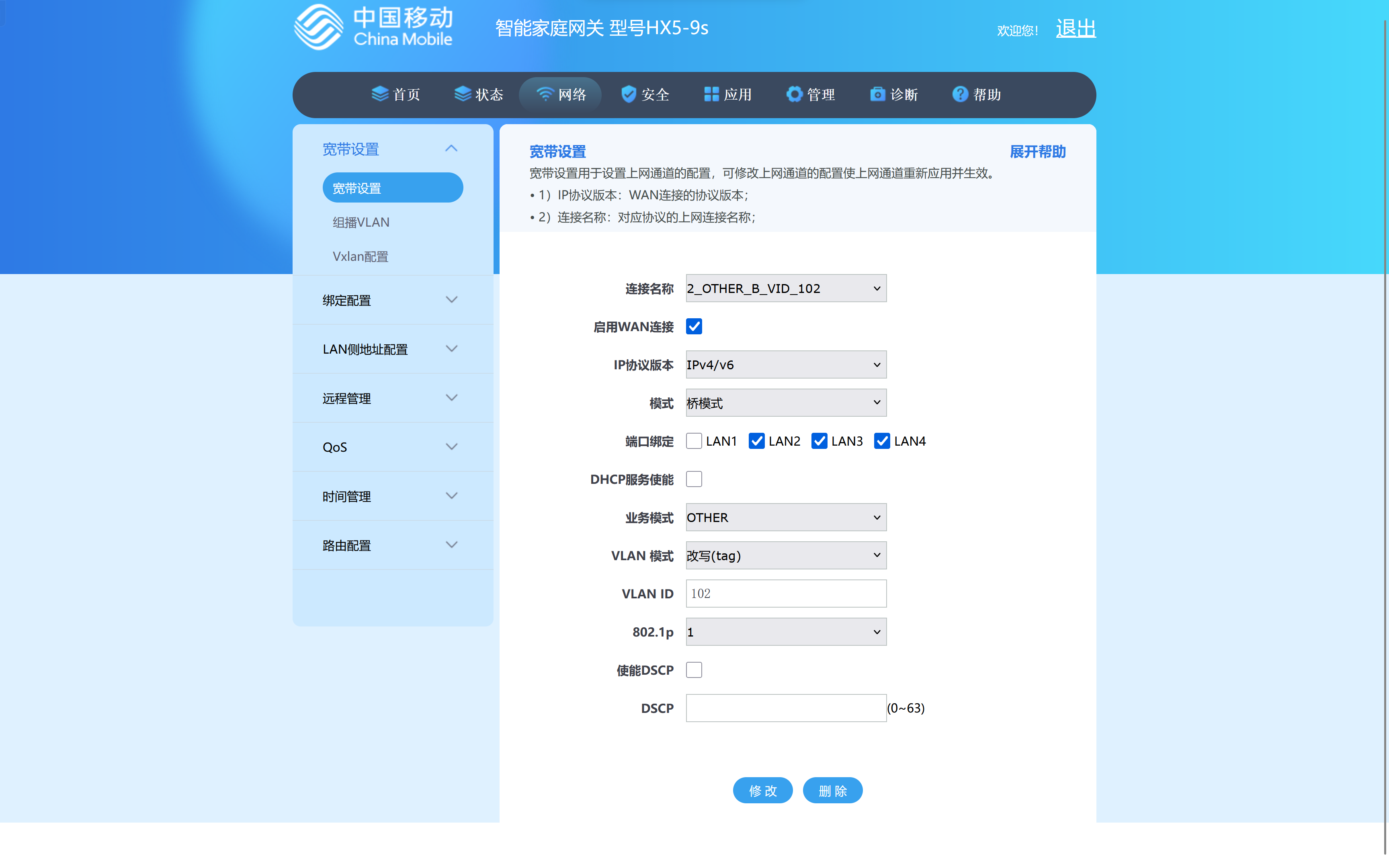

IPTV保持原样。

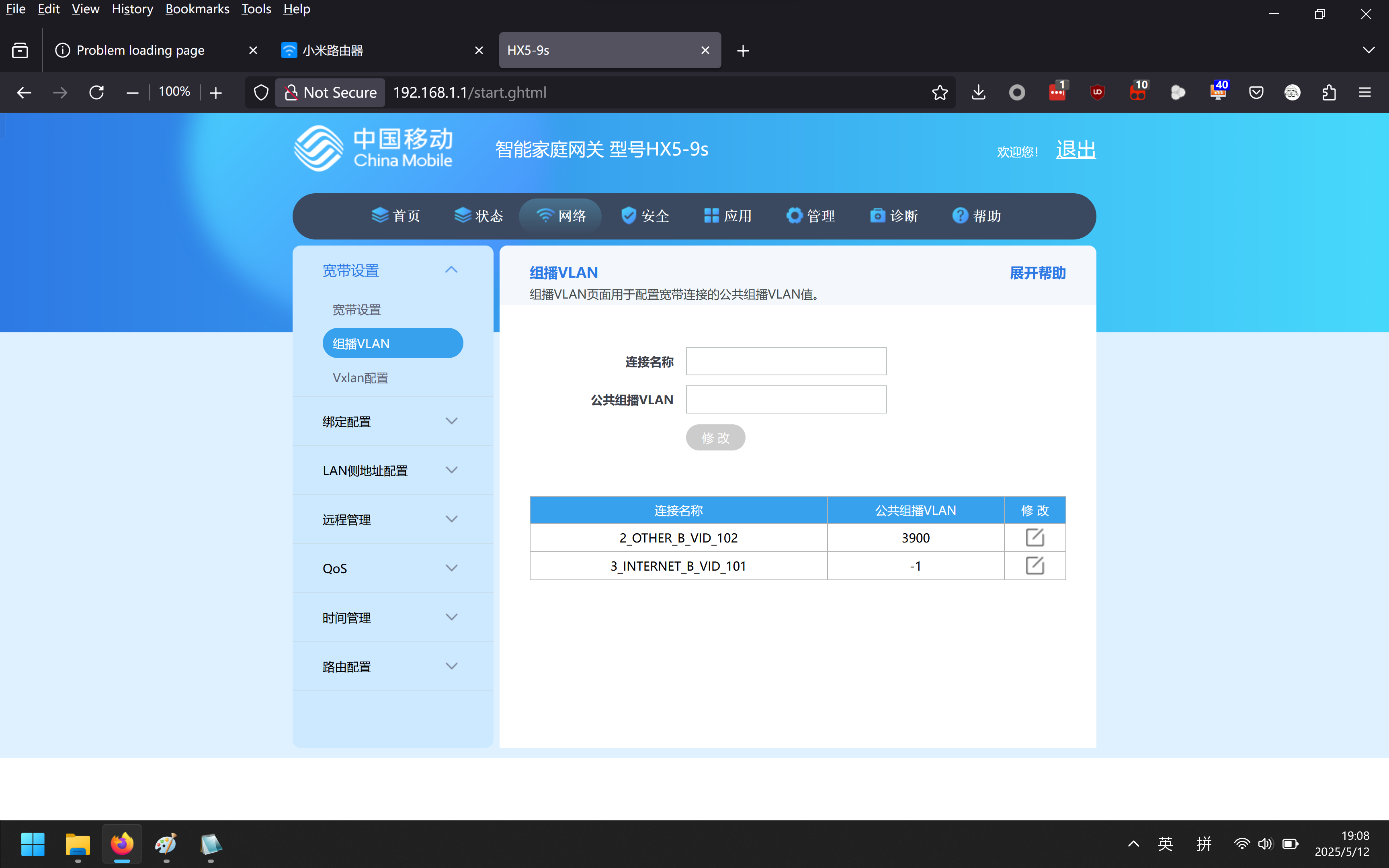

确保IPTV的组播VLAN设为3900，不然无法看电视盒的电视频道直播。

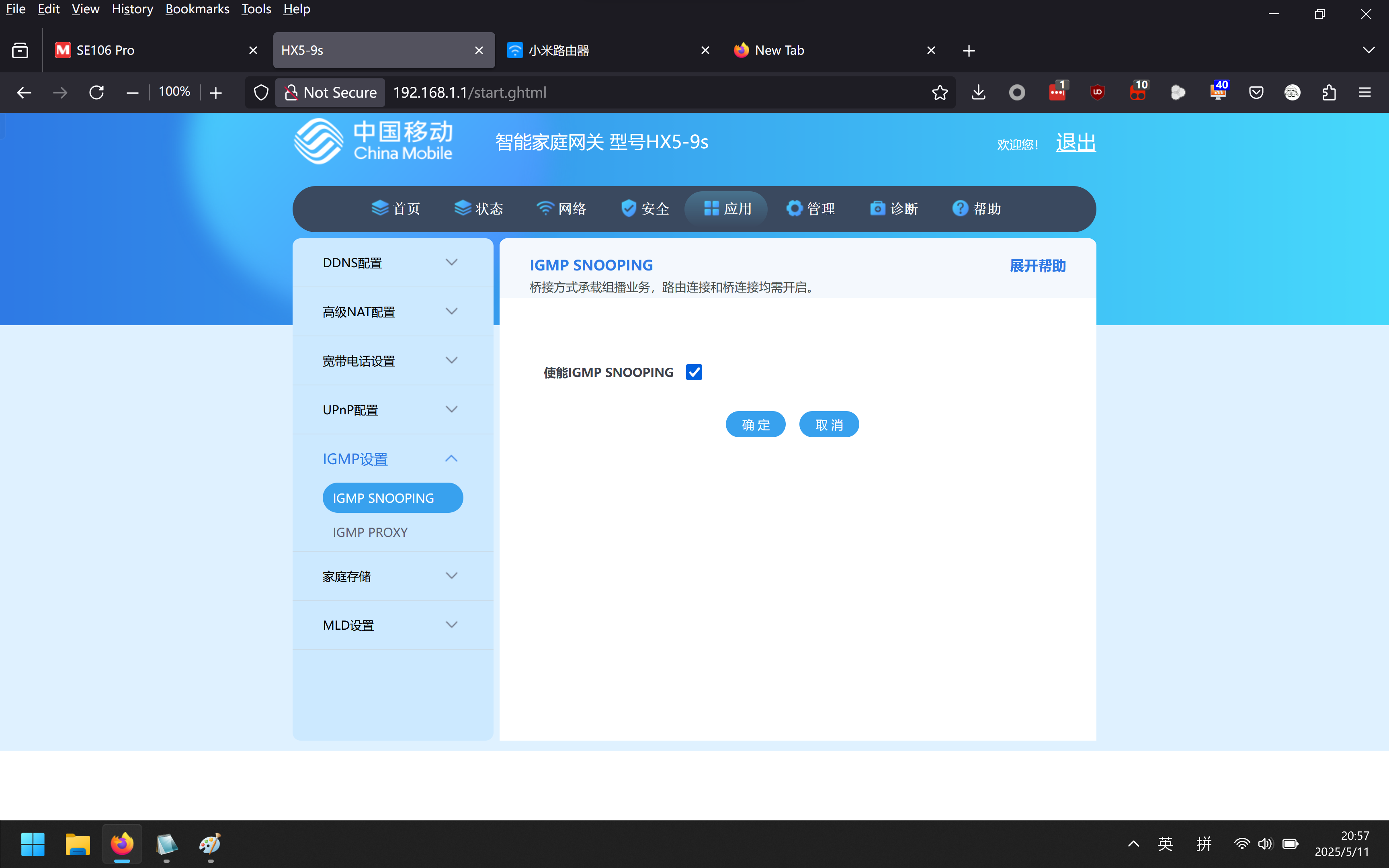

确保IGMP监听是打开的。
交换机配置

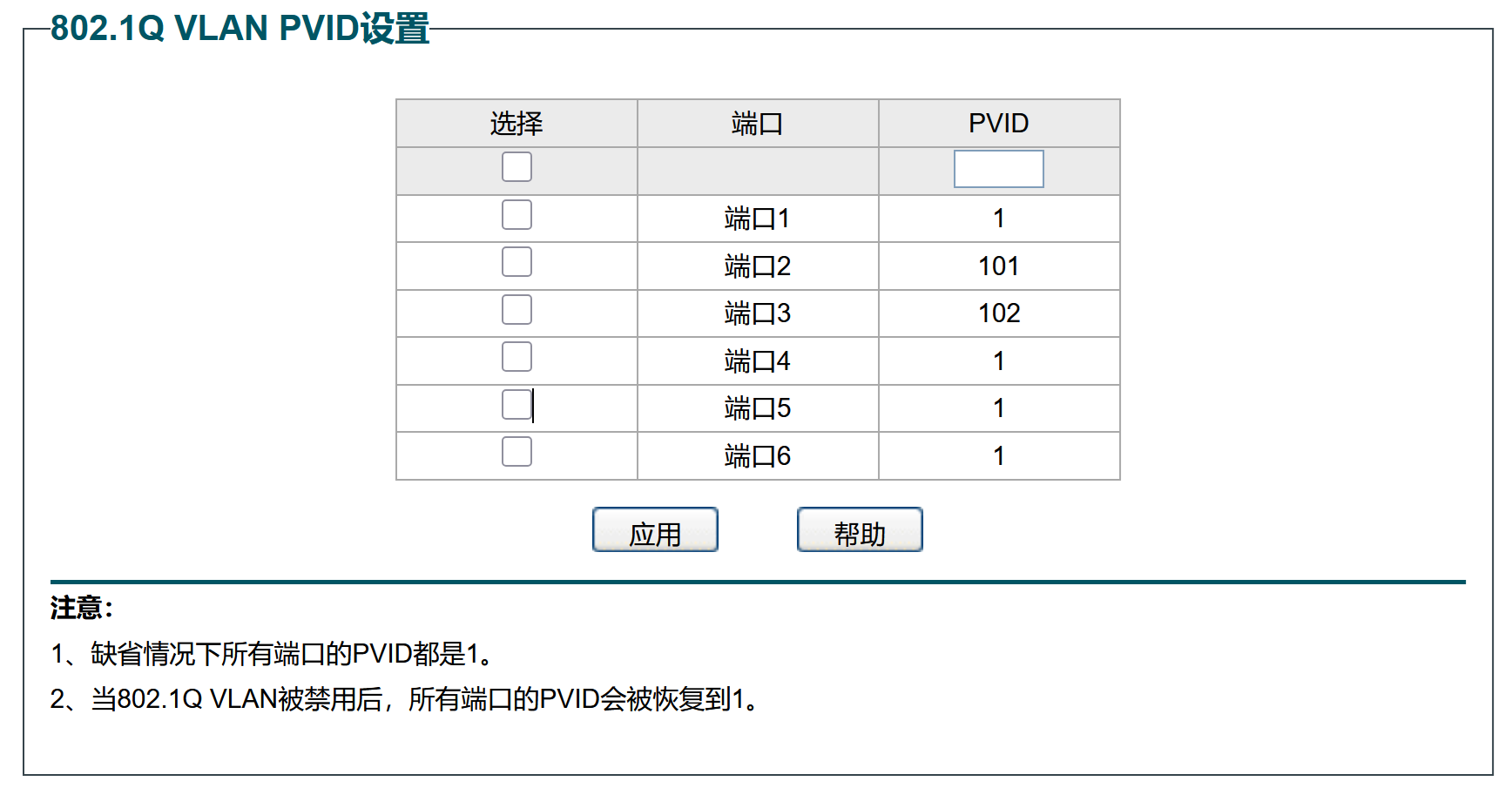

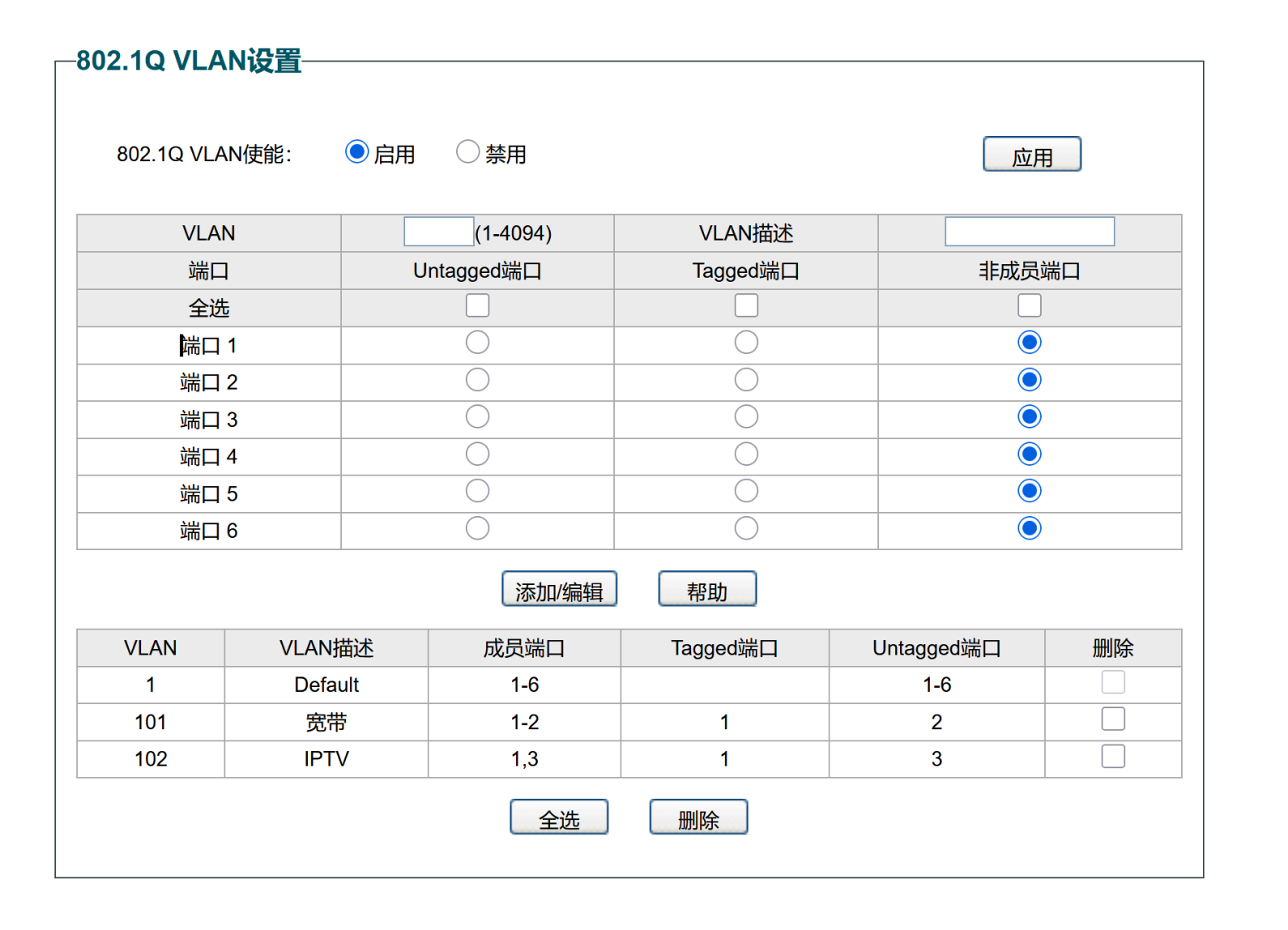

两个交换机同样配置，增加101和102两个vlan。
为了便于后续访问交换机管理界面，将【系统管理-固定ip】中的交换机管理ip地址改为lan网段中的，并关闭交换机的DHCP服务，且将路由器的DHCP服务地址分配区间跳过交换机管理ip，避免联网设备地址冲突。
